Tecnica trenchless

Microtunnelling

Perforazione guidata e telecomandata con spinta dei tubi da un pozzo di partenza e rimozione continua del materiale di scavo. È la tecnica trenchless che consente la maggiore precisione di posa.

Strato 4 di 4 · Dentro la condotta — vedilo nella discesa →

Sezione schematicaRappresentazione di principio, non in scala.

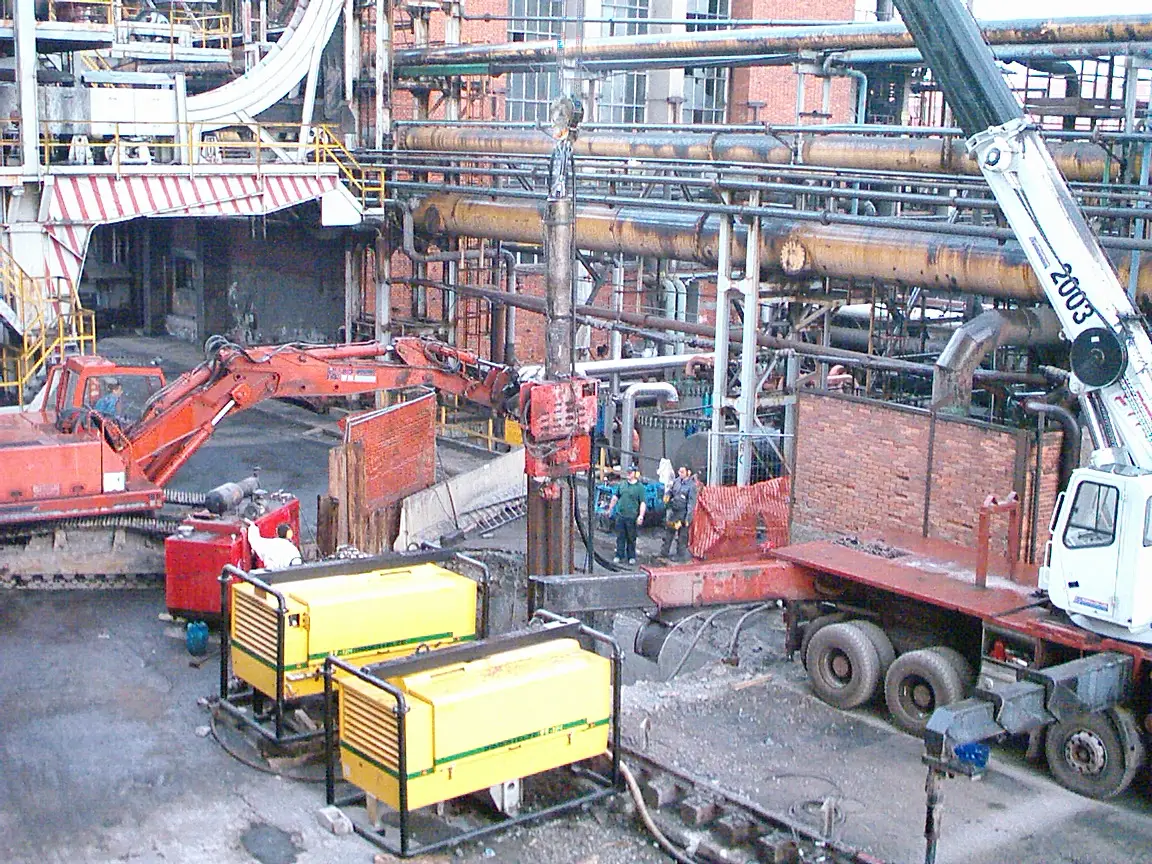

Cantiere di microtunnelling all'interno di uno stabilimento industrialeMicrotunnelling

Il microtunnelling è la tecnica trenchless che consente la maggiore precisione di posa. La fresa è telecomandata dalla superficie e nessun operatore accede al fronte di scavo: il materiale viene estratto in continuo mentre i martinetti idraulici spingono i tubi che costituiranno la condotta definitiva.

Il sostegno costante del fronte rende la tecnica praticabile anche in presenza di falda, condizione in cui lo scavo tradizionale richiederebbe aggottamenti importanti e comporterebbe rischi di cedimento per le strutture circostanti.

Metodo

Come si esegue

01
Pozzi di spinta e di arrivo
Si realizzano il pozzo di partenza, che ospita il sistema di spinta e il muro di contrasto, e il pozzo di arrivo. Sono gli unici due punti in cui il cantiere emerge in superficie.
02
Posizionamento della fresa
La testa fresante viene calata nel pozzo e allineata sull'asse di progetto. Il sistema di guida, di norma laser, è il riferimento per tutto l'avanzamento.
03
Avanzamento e rimozione del materiale
I martinetti idraulici spingono la fresa e i tubi; il materiale scavato viene rimosso in continuo, con circuito a fanghi o con coclea, senza che nessun operatore acceda al fronte.
04

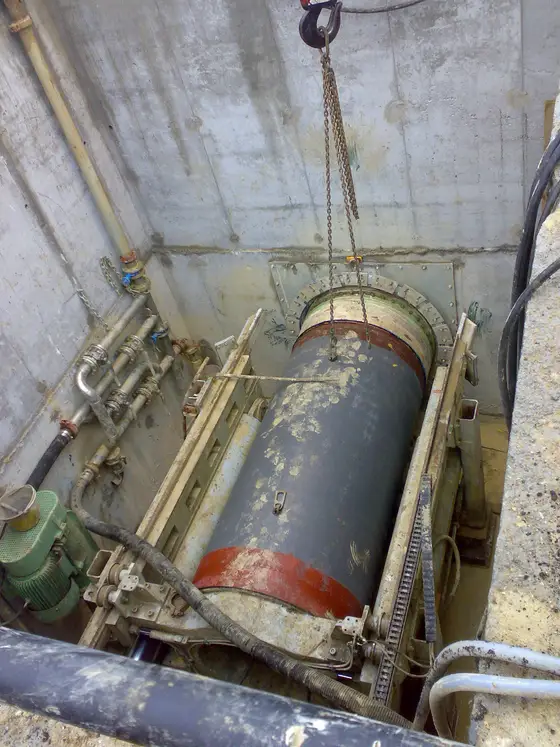

Posa dei tronchi successivi
A ogni corsa completata si inserisce un nuovo tronco nel pozzo e si riprende la spinta. La condotta definitiva è costituita dai tubi stessi.
05
Controllo topografico continuo
La posizione della fresa viene verificata costantemente e corretta durante l'avanzamento: è ciò che rende possibile rispettare pendenze molto strette.
06
Estrazione della fresa e finiture
La testa fresante viene recuperata nel pozzo di arrivo; seguono sigillature, collegamenti e ripristino delle aree di cantiere.

Applicabilità

Quando è indicata

Attraversamento di strade, ferrovie, autostrade o corsi d'acqua senza interromperne l'esercizio
Condotte a gravità che richiedono il rispetto rigoroso della pendenza di progetto
Presenza di falda: il fronte di scavo resta sostenuto per tutta la lavorazione
Profondità di posa elevate, dove lo scavo aperto richiederebbe sbadacchiature imponenti
Contesti urbani sensibili in cui l'occupazione di suolo va ridotta al minimo

Limiti

Quando non è la scelta giusta

Richiede pozzi di spinta e di arrivo: serve spazio in superficie in due punti definiti
I costi di cantierizzazione sono in larga parte fissi, quindi su tratte brevi la tecnica è meno conveniente dello scavo tradizionale
Il tracciato standard è rettilineo: le curve richiedono sistemi dedicati
Terreni con trovanti o blocchi rocciosi possono richiedere frese specifiche e rallentano l'avanzamento
Il dimensionamento richiede un'indagine geognostica adeguata: è la variabile che determina metodo, tempi e costi
