Tecnica trenchless
Pipe ramming
Infissione di una camicia in acciaio per battitura con martello pneumatico, senza rimozione continua del materiale al fronte. Robusta anche in terreni difficili.
Strato 4 di 4 · Dentro la condotta — vedilo nella discesa →0% infisso
Sezione schematica · non in scala
Il pipe ramming infigge una camicia in acciaio nel terreno per battitura. A differenza delle tecniche guidate, il fronte non viene scavato in continuo: il terreno entra nel tubo durante l’avanzamento e viene rimosso al termine.
È una tecnica meccanicamente semplice, e questa semplicità è il suo vantaggio: regge bene terreni eterogenei e con trovanti, dove i sistemi guidati sono più esposti a imprevisti. In compenso non offre correzione di traiettoria, quindi resta indicata per attraversamenti di lunghezza contenuta dove l’allineamento iniziale può essere controllato con precisione.
Metodo
Come si esegue
- 01
Pozzo di partenza
Si realizza lo scavo di partenza, dimensionato per ospitare il tubo e il martello, e si predispone il piano di appoggio.
- 02
Allineamento della camicia
Il primo tronco di tubo in acciaio viene allineato sull'asse di progetto: la direzione viene impostata ora, perché in avanzamento non è correggibile.
- 03
Battitura
Il martello pneumatico infigge la camicia nel terreno per colpi successivi, senza asportazione continua del materiale al fronte.
- 04
Saldatura dei tronchi successivi
A ogni tronco infisso se ne salda un altro, e la battitura riprende fino al raggiungimento del pozzo di arrivo.
- 05
Svuotamento della camicia
Il terreno rimasto all'interno viene rimosso con aria compressa, coclea o acqua in pressione; la camicia è pronta a ricevere la condotta.
Applicabilità
Quando è indicata
- Attraversamenti brevi sotto rilevati stradali e ferroviari
- Terreni con trovanti o materiali eterogenei, dove le tecniche guidate incontrano difficoltà
- Necessità di una camicia in acciaio come tubo di protezione
- Interventi in aree industriali che richiedono rapidità di esecuzione e cantiere compatto
Limiti
Quando non è la scelta giusta
- Applicabile ai soli tubi in acciaio
- Nessuna guida attiva durante l'avanzamento: la direzione dipende dall'allineamento iniziale
- L'assenza di correzione limita le lunghezze utili; su tratte estese la deriva diventa significativa
- Produce rumore e vibrazioni: va valutato in prossimità di edifici sensibili
- Il diametro è vincolato alla disponibilità di camicie e alla potenza del martello
Applicazioni tipiche
Interventi
Realizzato con questa tecnica

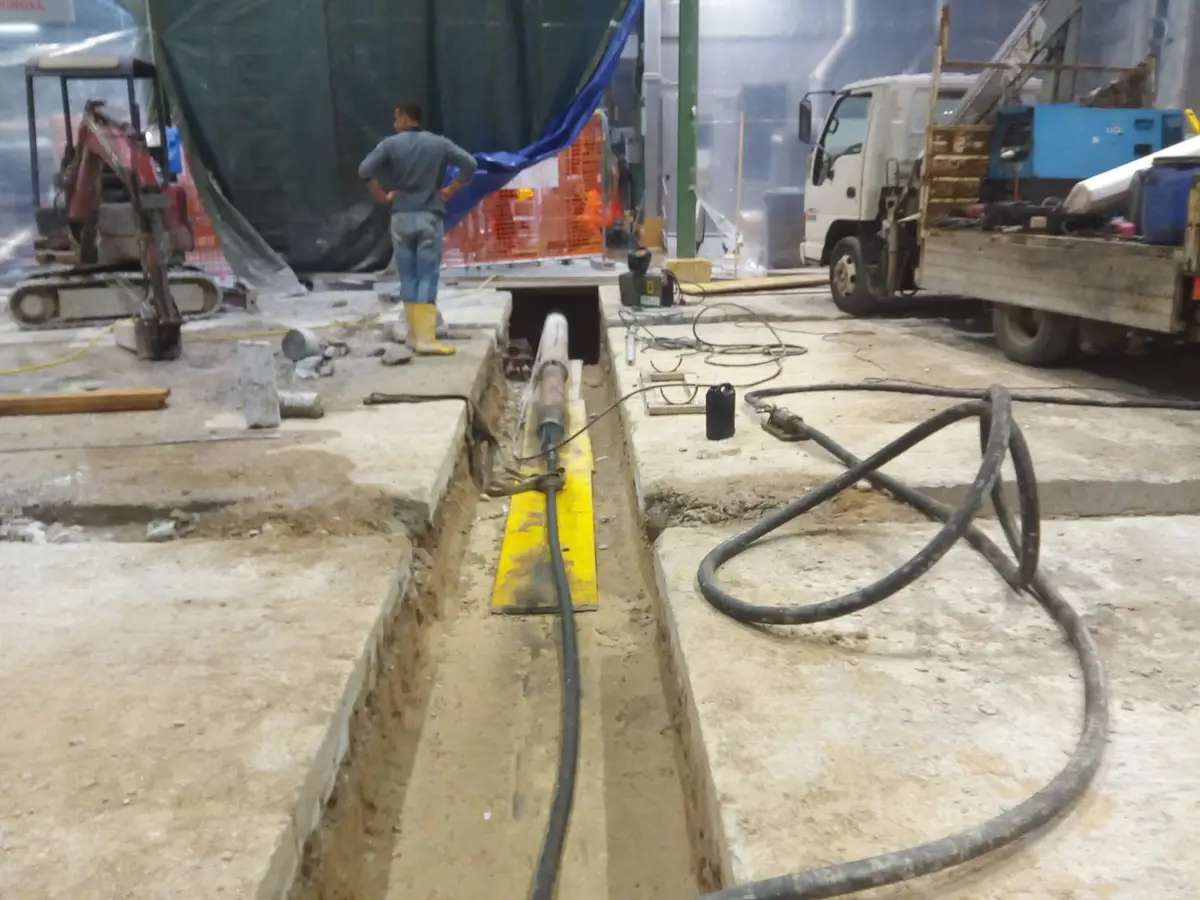

Pipe ramming all'interno di uno stabilimento a NogaraNogara (VR)
