Tecnica trenchless
Pipe bursting
Sostituzione di una condotta esistente frantumandola verso l'esterno e trascinando contemporaneamente in sede la nuova tubazione, anche di diametro maggiore.
Strato 4 di 4 · Dentro la condotta — vedilo nella discesa →0% sostituito
Sezione schematica · non in scala
Il pipe bursting risolve un problema ricorrente per i gestori di rete: sostituire una condotta esistente senza aprire una trincea per tutta la sua lunghezza. La testa dirompente frantuma il vecchio tubo spingendone i frammenti nel terreno e, nello stesso passaggio, trascina in posizione la nuova tubazione.
Il vantaggio non è soltanto la riduzione dello scavo. Riutilizzando il tracciato esistente si evita la ricerca di un nuovo corridoio, che nei contesti urbani densi è spesso il vero ostacolo. Ed è possibile posare un diametro superiore a quello originario, aumentando la capacità della rete senza modificarne il percorso.
Metodo
Come si esegue
- 01
Pozzi di ingresso e di uscita
Si aprono due scavi puntuali agli estremi del tratto da sostituire. La linea intermedia non viene scavata.
- 02
Infilaggio del tirante
Aste o cavo di trazione vengono fatti passare all'interno della vecchia condotta, da un pozzo all'altro.
- 03
Aggancio della testa e della nuova condotta
Alla testa dirompente viene collegata la nuova tubazione, che verrà trascinata immediatamente dietro di essa.
- 04
Frantumazione e trascinamento
La testa frantuma la vecchia condotta spingendone i frammenti nel terreno circostante e, nello stesso movimento, posiziona la nuova.
- 05
Ripristino degli allacciamenti
Le derivazioni vengono ricollegate con scavi puntuali; seguono collaudi e ripristini.
Applicabilità
Quando è indicata
- Sostituzione di condotte ammalorate mantenendo il tracciato esistente
- Necessità di aumentare la portata idraulica con un diametro superiore
- Contesti urbani in cui lo scavo continuo lungo la linea non è praticabile
- Reti idriche, gas e fognarie realizzate in materiali fragili
Limiti
Quando non è la scelta giusta
- Non applicabile se la condotta esistente è collassata, fortemente disassata o ostruita: il tirante non passa
- Lo spostamento di terreno indotto può interessare sottoservizi molto vicini: è necessaria una mappatura preventiva
- Gli allacciamenti richiedono comunque scavi puntuali
- Materiali fragili come gres, fibrocemento, ghisa e calcestruzzo si frantumano correttamente; l'acciaio richiede sistemi di taglio dedicati
- L'incremento di diametro non è illimitato: dipende dal terreno e dalla profondità di posa
Applicazioni tipiche
Interventi
Realizzato con questa tecnica

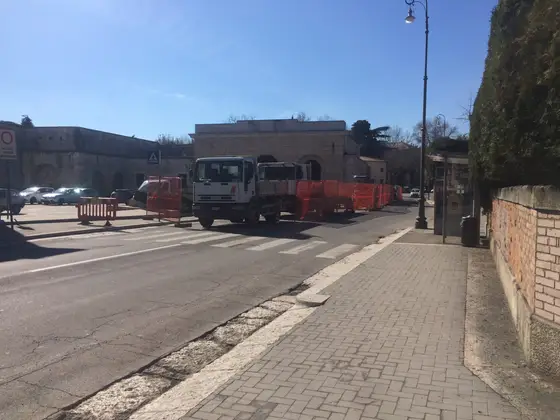

Pipe bursting a Porta San GiorgioPorta San Giorgio
