Tecnica trenchless
Spingitubo
Spinta idraulica dei tubi da un pozzo di partenza con scavo al fronte, meccanico o manuale. È la tecnica dei grandi diametri e dei sottopassi percorribili.
Strato 4 di 4 · Dentro la condotta — vedilo nella discesa →0% spinto
Sezione schematica · non in scala
Lo spingitubo, o pipe jacking, spinge i tubi nel terreno con martinetti idraulici mentre il fronte viene scavato. È la tecnica di riferimento quando il diametro richiesto è importante: là dove il microtunnelling ha il suo limite dimensionale, lo spingitubo consente di realizzare condotte e sottopassi anche percorribili.
Il muro di contrasto è l’elemento che rende possibile l’operazione: senza un adeguato riscontro sul terreno, i martinetti non avrebbero nulla contro cui spingere.
Metodo
Come si esegue
- 01
Pozzo di spinta con muro di contrasto
Si realizza il pozzo di partenza e si costruisce il muro di contrasto, che assorbe la reazione della spinta scaricandola sul terreno.
- 02
Posa del primo tronco
Il primo elemento viene calato e allineato sull'asse di progetto; da questo dipende la precisione dell'intero tratto.
- 03
Scavo al fronte
Il materiale viene asportato in testa al tubo, con mezzi meccanici o manualmente quando il diametro consente l'accesso in sicurezza.
- 04
Spinta idraulica
I martinetti spingono la colonna di tubi in avanti della lunghezza di un tronco; si ripete il ciclo scavo-spinta.
- 05
Stazioni intermedie di spinta
Su tratte lunghe si inseriscono stazioni intermedie che frazionano lo sforzo, evitando di sollecitare eccessivamente i tubi già posati.
Applicabilità
Quando è indicata
- Grandi diametri, inclusi sottopassi e collettori percorribili
- Attraversamenti di infrastrutture da mantenere in esercizio
- Terreni coesivi con fronte sufficientemente stabile
- Necessità di posare tubi in calcestruzzo armato di sezione importante
Limiti
Quando non è la scelta giusta
- La forza di spinta necessaria cresce con la lunghezza: oltre certe tratte servono stazioni intermedie
- Richiede un fronte stabile o un pretrattamento del terreno
- Il pozzo di spinta e il muro di contrasto hanno ingombri significativi in superficie
- In presenza di falda sono necessari accorgimenti specifici di tenuta
- Lo scavo manuale al fronte è praticabile solo da determinati diametri in su e richiede procedure per ambienti confinati
Applicazioni tipiche
Interventi
Realizzato con questa tecnica

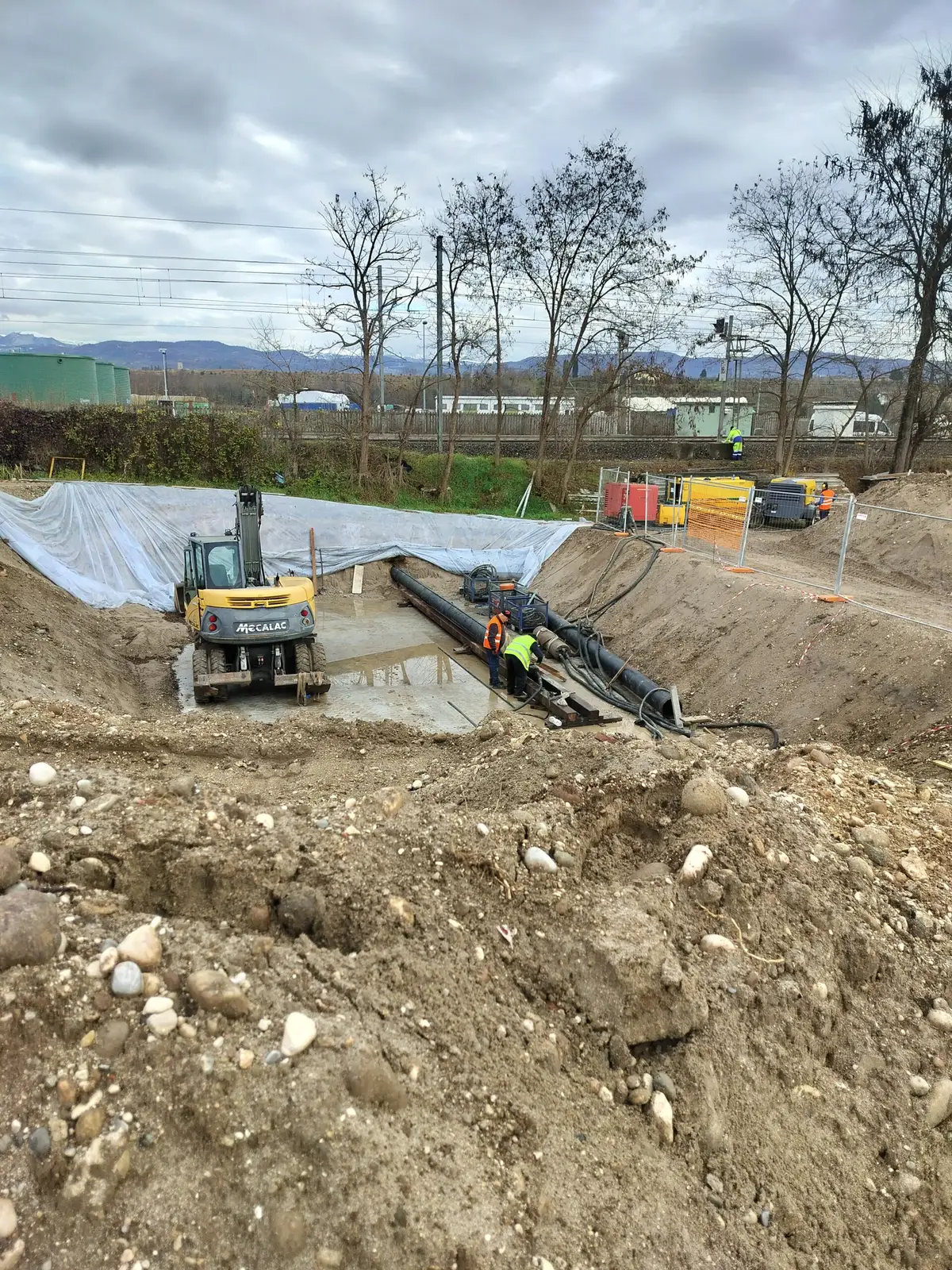

Spingitubo a PescantinaPescantina (VR)
